电话电话

86-591-3826-6618

 邮箱邮箱sales@foctek.com
股票代码

833682

EN中
新闻
  • 新闻
  • 精密
  • 镜头
 主营业务 >> 精密光学事业部 >> 产品介绍 >> 晶体产品 >> 激光晶体 >> Nd:YAG
  • 精密光学事业部
  • 核心能力
  • 质量保证
  • 热销产品
  • 应用领域
  • 产品介绍

    • 产品列表
    Nd:GdVO4
    Nd:YVO4
    Nd:YAG
    Ti:Sapphire
    Er: Doped Phosphate Glass
    Nd:Doped Phosphate Glass

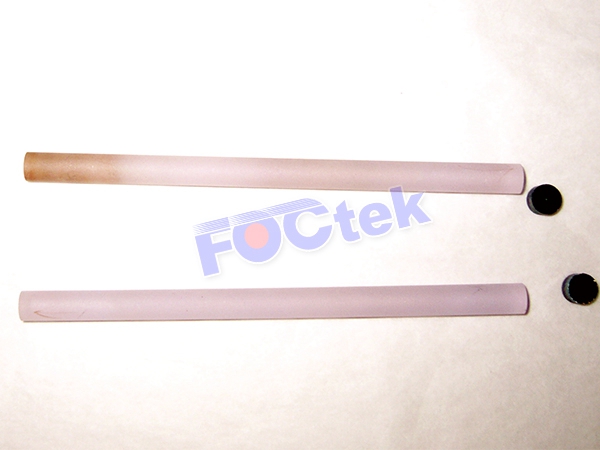

    Nd:YAG

          尽管Nd：YAG于上世纪60年代发明，但它至今仍是最常用的固态晶体材料。 Nd：YAG晶体广泛用于所有类型的固态激光器系统中-倍频连续波，高能Q开关等。

          其良好的荧光寿命，导热性和物理强度使其适合于大功率灯泵浦激光器。

    能力：

    1)
    钕掺杂浓度：
    0.5-1.2 atm%tolerance within 10% of concentration
    2)
    直径：
    3 ~ 14mm
    3)
    长度：
    1~ 160mm

    典型规格和公差：

    1)
    方向：
    <111> crystalline direction (+/-0.5℃)
    2)
    波前失真：
    		 <l/10 at 632.8nm for 3 ~ 7mm
    <l/8 per inch at 632.8nm for >=7mm
    3)
    表面质量：
    better than 20/10 Scratch/Dig per MIL-O-1380A
    4)
    并行性：
    < 10 arc seconds
    5)
    垂直度：
    < 5 arc minutes
    6)
    表面平整度：
    <l/10 at 632.8nm
    7)
    通光孔径：
    Central 90%
    8)
    倒角：
    0.15x45o
    9)
    损坏阈值：
    		 > 15J/cm2(uncoated )
    > 700 MW/cm2(coated)
    10)
    涂层：

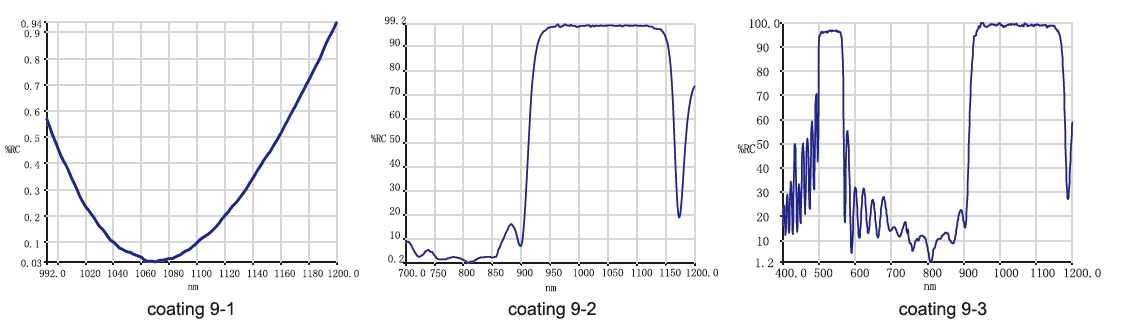

    		 a)AR@1064nm, R<0.1%; (see coating 9-1)
    b)AR@1064nm, R< 0.1%;HT@808nm, T>95%;(see coating 6-2)
    c)HR@1064nm, R>99.8%; HT@808nm, T>95%;(see coating 9-2)
    d)HR@1064nm, R>99.8%; HT@808nm, T>95%; HR@532nm, R>99%;(see coating 9-3)

    笔记：

    要查询或订购成品Nd：YAG激光棒，请指定上面列出的规格，对于普通应用，我们只需要了解主要规格：掺Nd的浓度，尺寸和涂层。 如有特殊要求，请详细说明规格以进行评估和制造。

    物理和光学性质：

    化学式 Nd:Y3A15O12
    晶体结构 Cubic
    晶格常数 12.01Ä
    浓度 ~ 1.2 x 1020 cm-3
    熔点 1970 °C
    密度 4.56 g/cm3
    莫氏硬度 8.5
    折光率 1.82
    热膨胀系数 7.8 x 10-6 /K [111], 0 - 250 °C
    导热系数 14 W/m /K @20 °C, 10.5 W /m /K @100 °C.
    激光波长 1064 nm
    受激发射截面 2.8x10-19 cm-2
    端子水平放宽时间 30 ns
    辐射寿命 550 ms
    自发荧光 230 ms
    损耗系数 0.003 cm-1 @ 1064 nm
    有效排放截面 2.8 x 10-19 cm2
    泵浦波长 807.5 nm
    泵浦波长处的吸收带 1 nm
    行宽 0.6 nm
    极化发射 Unpolarized
    热双折射 High





    * 姓名：
    * Email：
    * 公司：
    * 手机：

    Nd:YVO4 Ti:Sapphire

    Copyright © 2016 福建福特科光电股份有限公司 版权的有 All Rights Reserved 闽ICP备05011100号

    技术支持：BAINANET
