    球面透镜

    非球面柱面镜
    球面透镜
    消色差透镜
    非球面透镜
    柱面透镜

    FOCtek提供了五种决定成像特性的球状透镜形式，透镜有平凸、平凹、双凸、双凹和弯月面



    *平凸透镜有一个正焦距，这使它成为理想的收集和聚焦光线的许多成像应用

    *平凹透镜具有负焦距，用于图像还原或光线传播

    *双凸透镜具有正焦距，适用于1:1成像和多元素系统。也被称为双凸或等凸.

    *双凹透镜具有负焦距，适用于1:1成像和多元素系统，也称为双凹槽或等凹槽

    *弯月透镜具有正焦距或负焦距，它能形成物体的实像或虚像











    属性 规范参数
    材质 BK7, K9, 熔融石英, SF10, 硅, 氟化钙, 蓝宝石等
    标准直径 (Фmm) 10.0, 12.7, 15.0, 20.0, 25.4, 30.0, 50.8, etc.
    直径公差 (mm) +0.0/-0.2 (General), +0.0/-0.02 (High Precision)
    近轴焦距公差 (mm) ±2%
    光轴性 <3 arc min
    通光孔径 >80% (Small Size), >95% (Large Size)
    面型 (per 25mm@632.8nm) <1.5λ, (General), <λ/4 (High Precision)
    IRR ( @632.8nm) <λ/4 (General), <λ/10 (High Precision)
    表面质量 60/40 (General), 10/5 (High Precision)
    倒角(face width x 450) <0.25mm
    镀膜 uncoated, AR, HR, PR Coating, etc.

    备注：

    *Other optical glass materials from Schott or Chinese CDGM are also available upon request；

    *可根据客户要求定制从2.0毫米到300毫米的任何尺寸的球形镜片；

    *典型的傍轴焦距公差是+2%，更好的公差可根据要求；

    *典型的定心为3弧分，可要求更高的精度；

    *除无涂层外，我们还提供抗反射(AR)，高反射(HR)，部分反射(PR)涂层的镜片，请参阅第5部分光学涂层的详细信息。

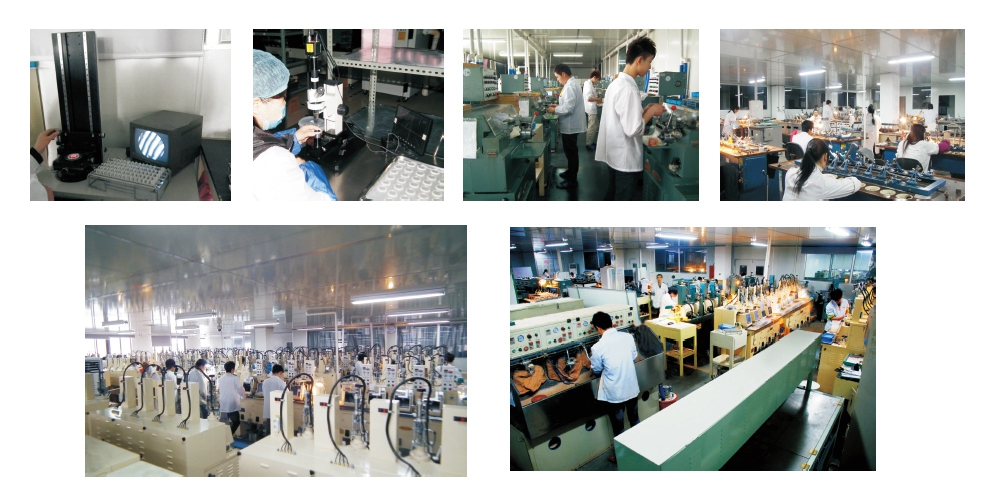

    Mass Production: 1 Million Pieces Per Month


    Medium/Small Batch Production: 100K Pieces Per Month
