    消色差透镜

    非球面柱面镜
    球面透镜
    消色差透镜
    非球面透镜
    柱面透镜

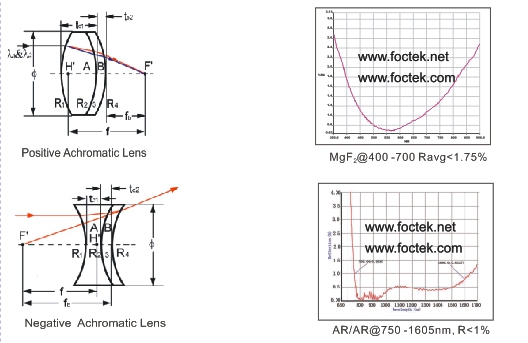

            消色差镜头是一种非常常见的观看镜头，它们由两个或两个以上的透镜元素组成，在对两种选定波长的色差进行校正后，这些元素必须通过固定或粘接来相互固定

            消色差透镜是专门设计在红外，可见光，或紫外线波长范围内的功能，它们不是对称的设备。安装时必须具有正确的前后朝向(较厚的元件通常朝向眼睛)。如果安装不正确，镜头方向向后安装，结果将是严重的畸变和像差。



    设计波长:------------------------------------根据要求

    直径公差(mm): ----------------------------+0.0/-0.2 (General),+0.0/-0.2(High Precision)
    近轴焦距公差:-------------------------------±2%
    光轴性: ---------------------------------------<3 arc minutes
    通光孔径: ---------- ------------------------->80%(small size) ,>95%(large size)
    面型(per 25mm @ 632.8nm):----------<1.5λ, (General), <λ/4 (High Precision)
     Irregularity ( @ 632.8nm)--------------<λ/4 (General), <λ/10 (High Precision)
    表面质量: -------------------------------------60/40 (General), 10/5 (High Precision)
    倒角:--------------------------------------------< 0.25 mm x 45°
    镀膜:-------------------------------------------- 根据要求


    属性 规范参数
    设计波长 根据要求
    直径公差(mm) +0.0/-0.2 (General), +0.0/-0.02 (High Precision)
    近轴焦距公差 ((mm) ±2%
    光轴性 ＜3 arc min
    通光孔径 >80% (Small Size), >95% (Large Size)
    面型(per 25mm@632.8nm) <1.5入, (General), <N4 (High Precision)
    IRR ( @632.8nm) <N4 (General), <N10 (High Precision)
    表面质量 60/40 (General), 10/5 (High Precision)
    倒角 (face width x45°) ＜0.25mm
    镀膜 根据要求



    备注：

    *请参考我们的网站上的消色差透镜标准；

    *福特科可根据客户需要定制消色差透镜。
