    KTP

    BBO
    KTP
    LiNbO3

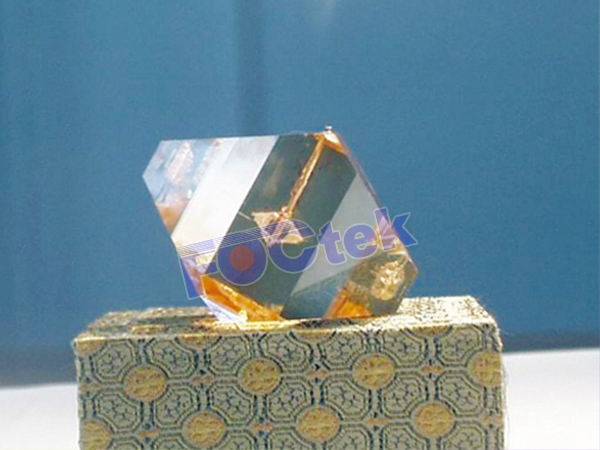

           KTP（KTiOPO4）是一种非线性光学晶体，具有优异的非线性和电光特性，具有较大的非线性光学系数，较宽的角带宽和较小的偏离角等，因此适用于各种非线性频率转换和波动 指导在线订购。

           由于具有很高的有效非线性度（在1.06μm时d eff〜8.3xd 36（KDP））和出色的光学性能，KTP非常适合用作各种在线订购的激光材料。KTP晶体的相位匹配范围在0.99-3.3μm之间 区域。这使我们可以将KTP用作最常用激光器（例如Nd：YAG，Nd：Glass和Nd：YLF）的腔内和腔外频率的两倍

     能力：

    1)
    		 孔径：1x1〜10x10mm
    2)
    		 长度：0.05〜20mm
    3)
    		 相位匹配角：
    由不同的同源生成决定
    典型的θ= 90° SHG 1064nm时φ= 23.5°
    4)
    		 相位匹配类型：II型
    5)
    		 典型涂层：

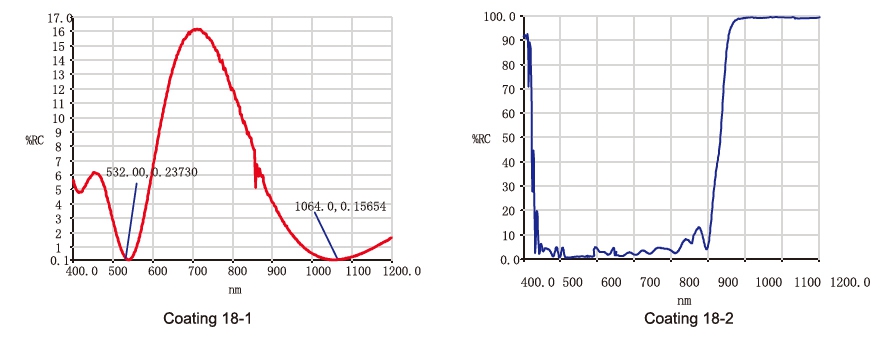

    a) AR @ 1064nm R <0.1％; AR @ 532nm，R ＜0.25％。 （参见涂层18-1）
    b) HR @ 1064nm，R> 99.8％; HT @ 808nm，T <0.5％（请参见涂层18-2）
    根据客户要求提供不同的涂层规格。

    典型规格和公差：
    1)
    		 角度公差：Δθ<±0.2°; Δφ<±0.2°
    2)
    		 尺寸公差：（W±0.1mm）x（H±0.1mm）x（L + 0.2mm / -0.1mm）
    3)
    		 平坦度：λ/ 8 @ 633nm
    4)
    		 划痕/开挖代码：优于MIL / O-13830A的10/5划痕/开挖
    5)
    		 平行度：<20弧秒
    6)
    		 垂直度：<5弧分
    7)
    		 波前畸变：<λ/ 8 @ 633nm
    8)
    		 通光孔径：> 90％中心区域

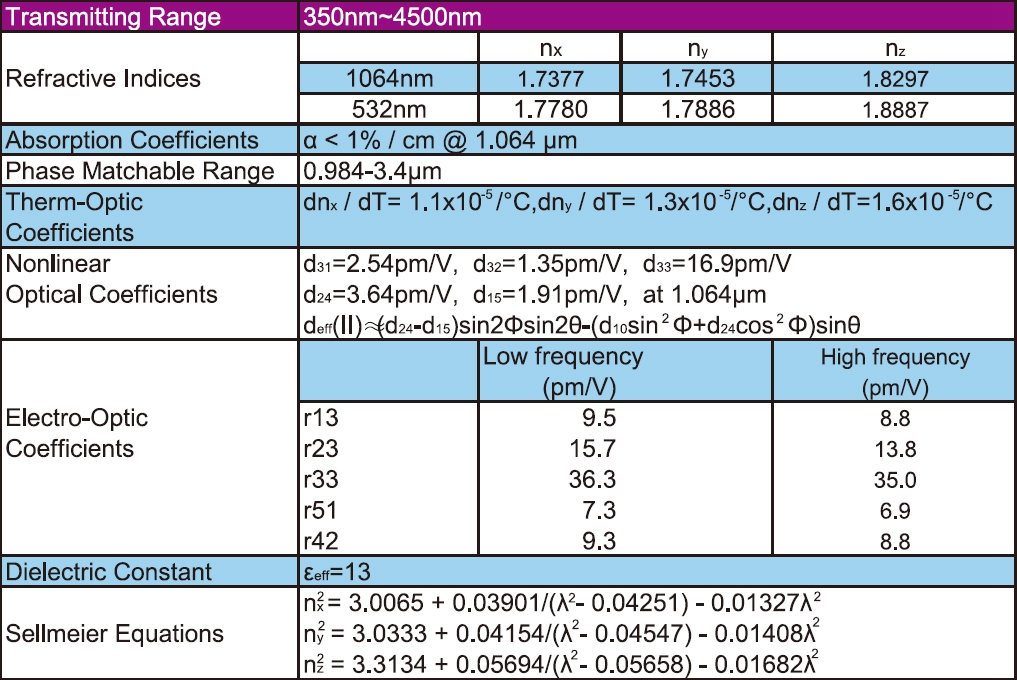

    物理和光学性质：
    晶体结构 Orthorhombic, point group mm 2
    熔点 1172°C incongruent
    电池参数 a=6.404?, b=10.616?, c=12.814?, Z=8
    居里点 936°C
    莫氏硬度 ~5
    密度 3.01 g/cm 3
    颜色 colorless
    吸湿性 no
    比热 0.1643 cal/g.°C
    导热系数 0.13 W/cm/°K
    电导率 3.5x10 -8 s/cm (c-axis, 22°C, 1KHz)

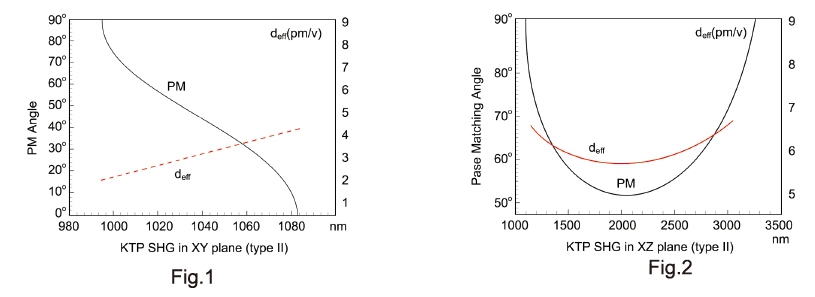

    图1表示KTP在x-y平面上的类型2 SHG调谐曲线。 在x-y平面上，斜率d（Dk）/ dq很小。 这对应于准角非临界相位匹配，从而确保了大接受角和小步距的双重优势

    图2表示在x-z平面中KTP的类型2 SHG调谐曲线。 在x-z平面中，对于1.5-2.5 m m范围内的波长，斜率d（Dk）/ dq几乎为零，这与准波长非临界相位匹配相对应，从而确保了较大的光谱接受度。 对于短脉冲的频率转换，非常需要波长非临界相位匹配。

    适用于1064nm SHG的标准KTP

    Part No.
    Size (mm)
    q
    f
    Coating
    S1 S2
    KTP001
    3x3x5
    90°
    23.5°
    		 AR@1064nm R<0.2%
    AR@532nm R<0.5%    		 AR@1064nm R<0.2%
    AR@532nm R<0.5%
    KTP002
    3x3x5
    90°
    23.5°
    		 HR@1064nm R>99.8%
    AR@ 532nm R<0.5%    		 AR@1064nm R<0.2%
    AR@532nm R<0.5%
    KTP003
    3x3x10
    90°
    23.5°
    		 HR@1064nm R>99.8%
    AR@ 532nm R<0.5%    		 AR@1064nm R<0.2%
    AR@532nm R<0.5%

    笔记：

    1.如需询价或订购成品KTP晶体，请指定上述规格，请提供工程图以指定方向。如果您确定其他人的特殊在线订购的相位匹配角，请向我们咨询设计。

    2.有关KTP商标的处理和商标信息。
