    BBO

    BBO
    KTP
    LiNbO3

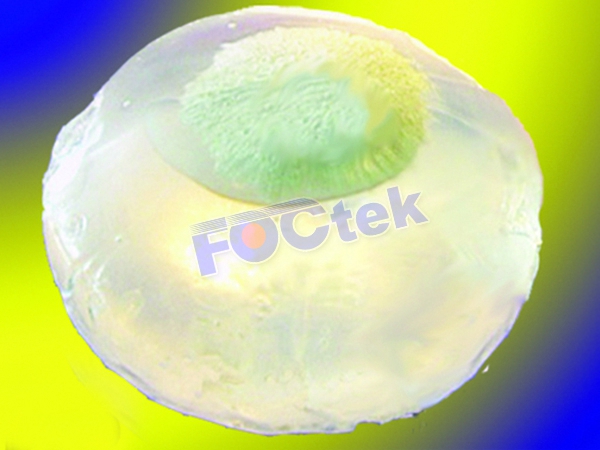

           BBO（β-BaB2 O 4）是一种非线性光学晶体，具有许多独特的特征。 宽的透明度和相位匹配范围，大的非线性系数，高的损伤阈值和出色的光学均匀性为各种非线性光学在线订购提供了诱人的可能性。



    能力：

    1）光圈：1x1〜12x12mm

    2）长度：0.02〜25mm

    3）相位匹配角θ和φ：由不同的同调产生确定。

    4）相位匹配类型：I型或II型

    5）最终配置：扁平或布鲁斯特或指定



    典型规格和公差：

    1）角度公差：Δθ<±0.2°; Δφ<±0.2°

    2）尺寸公差：（W±0.1mm）x（H±0.1mm）x（L + 0.2mm / -0.1mm）

    3）平坦度：<λ/ 8 @ 633nm

    4）划痕/批号：优于MIL / O-13830A的10/5划痕/挖度

    5）平行度：<20弧秒

    6）垂直度：<5弧分

    7）波前畸变：<λ/ 8 @ 633nm

    8）通光孔径：> 90％中心区域

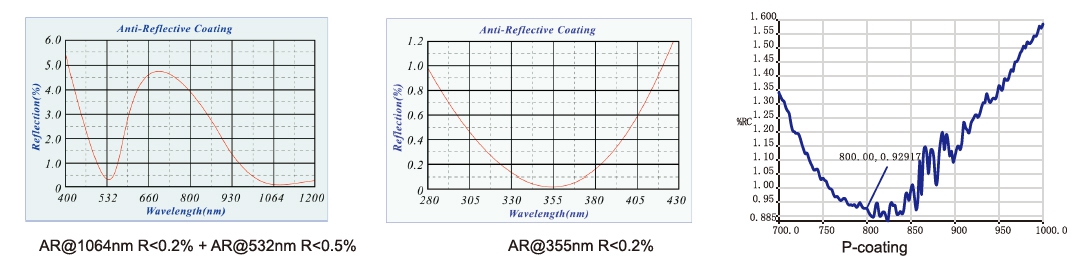

    9）涂层：防护涂层或防反射涂层

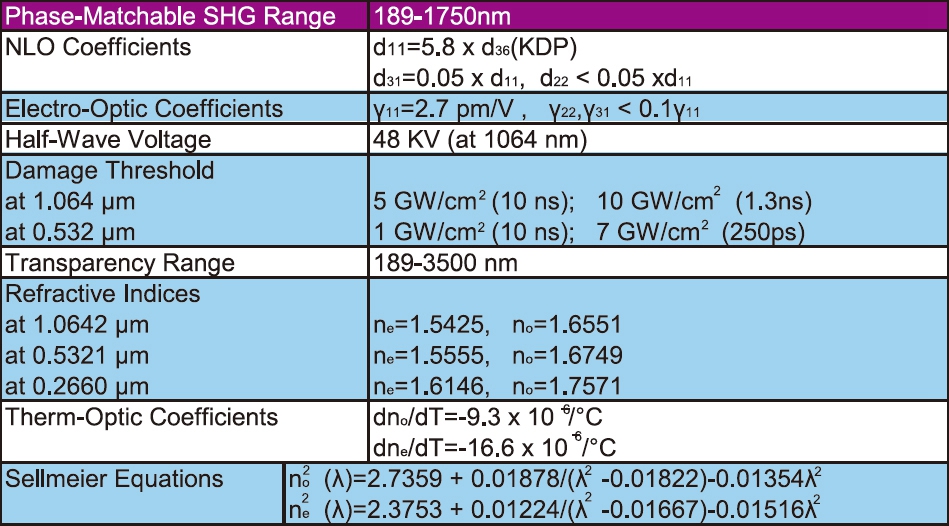

    物理和光学性质：

    晶体结构 trigonal,space group R3c
    单元参数 A=b=12.532Å,c=12.717Å,Z=6
    熔点 1095+/-5°C
    转变温度 925+/-5 °C
    光学均质 Δn  10  /cm
    莫氏硬度 4.5
    密度 3.85 g/cm
    吸收系数 <0.1%/cm  (at 1064nm)
    吸湿性 low
    电阻率 >10   ohm-cm
    相对介电常数 ε  11/ε0:6.7, ε  33/ε0:8.1
    Tanδ < 0.001
    热膨胀系数 a,   4x10  /K
    （在25°C-900°C的范围内 c,   36x10   /K
    导热系数    ⊥c, 1.2 W/m/K ;    ||c,   1.6W/m/K





          由于热接受带宽大，损伤阈值高和吸收小，BBO非常适合于高峰值或平均功率激光辐射的频率转换。大的光谱透射范围以及相位匹配性，特别是在UV范围内，使BBO非常适合 用于染料，Ar +离子和铜蒸气激光辐射的倍频，可有效地产生宽幅Nd：YAG以及Ti：蓝宝石和亚历山大宝石激光辐射的级联谐波。 角度调整的相位匹配类型1（oo-e）和类型2（eo-e）均可获得，增加了不同在线订购的许多优势.SHG相位匹配角度对输入辐射波长的依赖性如图1所示。

          Type 1和Type 2相位匹配都用于基于BBO晶体的OPO器件中，并设计用于泵浦Nd：YAG激光器的不同谐波（最多五次）。 与类型2的交互相比，类型1的交互提供了更大的调谐范围和更高的参数放大率，而使用类型2的交互则获得了更窄的输出带宽，如图2所示。 对于1型相互作用，在355 nm泵浦的情况下，BBO的参数增益约为KDP的10倍。 在OPO器件中使用532 nm同步泵浦的12 mm长的BBO晶体，可以获得高达30％的能量转换效率，其输出为640-3170 nm。 由于接收角小且走动较大，有效转换需要使用光束质量好，发散度低的输入激光辐射。

    Standard BBo for SHG
    Part No.
    Size(mm)
    q
    f
    Coating
    BBO001
    4x4x7
    22.8°
    0°
    AR/AR@1064&532nm
    BBO002
    4x4x7
    47.6°
    0°
    AR/AR@532&266nm
    BBO003
    4x4x10
    22.8°
    0°
    AR/AR@1064&532nm
    BBO004
    4x4x10
    47.6°
    0°
    AR/AR@532&266nm
    BBO005
    5x5x2
    29.2°
    0°
    AR/AR@800&400nm
    BBO006
    5x5x1
    29.2°
    0°
    AR/AR@800&400nm
    BBO007
    5x5x0.3-0.5
    29.2°
    0°
    AR/AR@800&400nm
    BBO008
    5x5x0.1
    29.2°
    0°
    AR/AR@800&400nm
