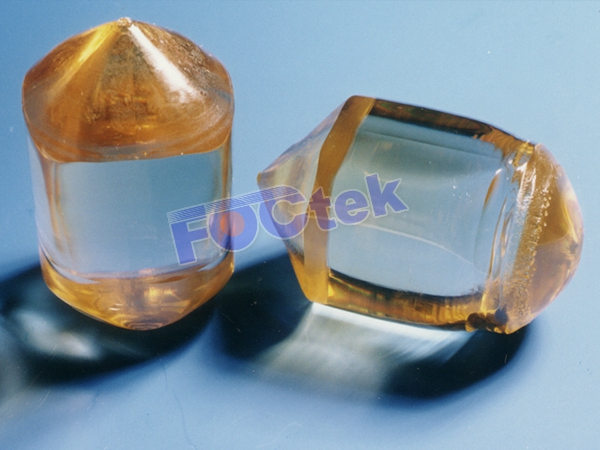

未掺杂的YVO 4 晶体由于其大的双折射而被广泛用于许多光束位移在线订购中。 与其他双折射晶体相比,它还具有良好的物理性能和良好的机械性能,这使YVO 4 非常适合紧凑型光纤组件,例如隔离器,循环器和交织器等。





能力:

1) 直径:最大 25毫米

2) 长度:最大 30毫米
3) 表面质量:优于2 0/10刮擦/挖掘力,符合MIL-0-13830A
4) 光束偏差:<3弧分
5) 光轴方向:+/- 0.2°
6) 平坦度:<l / 4 @ 633nm
7) 透射波前畸变:<l / 2 @ 633nm
8) 涂层:根据客户要求



物理和光学性质

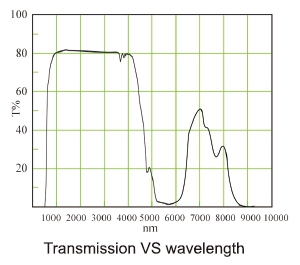

透明范围 400~5000nm
晶体对称 Zircon tetragonal, space group D4h
水晶电池 A=b=7.12 °, c=6.29 °
密度 4.22 g/cm 2
吸湿性 Non-hygroscopic
莫氏硬度 5 glass like
热光学系数 dn a /dT=8.5x10 -6 /K; dn c /dT=3.0x10 -6 /K
导热系数 ||C: 5.23 w/m/k; ⊥C:5.10w/m/k
水晶类 Positive uniaxial with no=na=nb, ne=nc
折射指数,双折射(D n = ne-no)和45度(ρ)时的偏离角 No=1.9929, ne=2.2154, D n=0.2225, ρ=6.04°, at 630nm
No=1.9500, ne=2.1554, D n=0.2054, ρ=5.72°, at 1300nm
No=1.9447, ne=2.1486, D n=0.2039, ρ=5.69°, at 1550nm
Sellmeier方程(λinμm)
o 2 =3.77834+0.069736/(l2 -0.04724)-0.0108133l2
n e 2 =4.5909+0.110534/(l2 -0.04813)-0.0122676 l2
