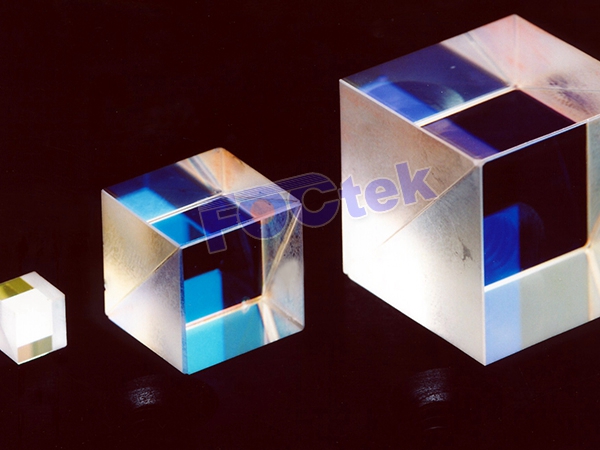

高消光偏振立方分束器

规范

尺寸公差: ----------------------------------- ±0.2mm
平整度: -------------------------------------- l/4@632.8nm
表面质量: --------------------------------- 60-40 scratch and dig
光束偏差: --------------------------------- <3 arc minutes
消光比: ----------------------------------- TP:TS> 1000:1的宽带
                                                                TP:TS> 3000:1(窄带)
主要透过率: --------------------------------宽带的Tp> 90%♦
                                                                 Tp> 96%(窄带)
主反射率: ------------------------------------ Rs>99.5%
涂层:斜边脸: --------------------------------偏振分束膜
所有输入和输出面: -------------------------- 增透膜


  ♦450〜680nm的主反射率:Tpavg> 90%(宽带)

                            PBS @ 633+/-20nm,Tp>96%,Tp:Ts>3000:1

窄带
材料: -------------------------------------- N-BK7或H-K9L A级光学玻璃
标准波长: ---------- 532,  633, 980, 1064 nm (other wavelength is available upon request)

Size(mm)
Part No.
3.2x3.2x3.2
PBS1301
5x5x5
PBS1302
10x10x10
PBS1303
12.7x12.7x12.7
PBS1304
15x15x15
PBS1305
20x20x20
PBS1306
25.4x25.4x25.4
PBS1307

宽频

材料: -------------------------------------------------------N-SF2或H-ZF1光学玻璃

♦PBS(450-680nm)的材料是H-ZF2(N-SF5).

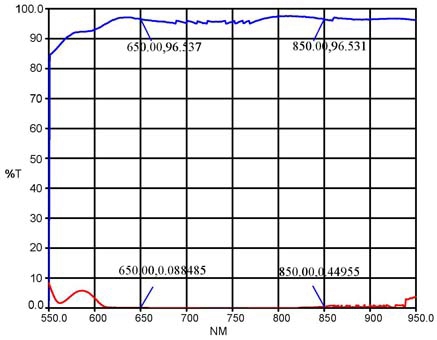

镀膜波长:450-650、650-850、900-1200(其他波长可根据要求提供)

Size(mm)
Part No.
3.2x3.2x3.2
PBS5301
5x5x5
PBS5302
10x10x10
PBS5303
12.7x12.7x12.7
PBS5304
15x15x15
PBS5305
20x20x20
PBS5306
25.4x25.4x25.4
PBS5307

订购信息
零件编号-波长
例如,PBS5301-900-1200nm

高消光PBS 3.2x3.2x3.2mm,900-1200nm宽带镀膜
