    非偏振立方分光镜

    分光板
    立方体分光镜
    非偏振立方分光镜
    其他分束器

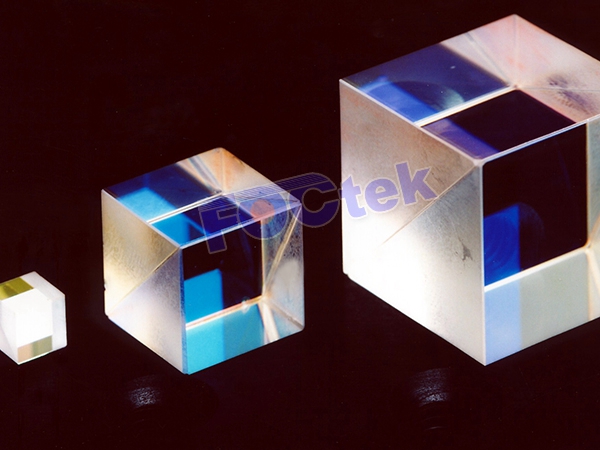

           由一对精密的高容差直角棱镜和一个棱镜的斜边上的金属介电涂层粘合而成。 金属介电涂层的低偏振依赖性使S和P偏振态的透射和反射彼此在6％之内。 这意味着它们将不会改变入射光束的偏振状态。


           我们提供宽带和单波长非偏振立方分束器（NPBS）。 为了在适当的波长范围内产生最大的透射效率，已经在分束器的每个面上都涂了一层抗反射涂层。

    宽带NPBS规范：

    材料： --------------------------------------------------------- N-BK7 A级光学玻璃

    尺寸公差：---------------------------------------------------------------------±0.2毫米

    平面度：-------------------------------------------------- l / 4 @ 252.8 nm / 25毫米

    表面质量：----------------------------------------------------------- 60/40划痕和挖掘

    光束偏差：---------------------------------------------------------------------- <3弧分钟

    清除光圈：------------------------------------------------------------------------------- 90％

    斜角： ------------------------------------------------------------------- <0.3毫米X 45度

    涂层：斜边面：--------------------------------------------------------------- NPBS涂层

    所有输入和输出面：-----------------------------------------------------------------增透膜

    分流比：--------------------------------------------------- Tp / Rp = Ts / Rs = 45％±5％

    极化：---------------------------------------------------- | Tp-Ts | <6％，| Rp-Rs | <6％

    吸收率：----------------------------------------------------------------------------- <10％

    增透膜：--------------------- Ravg <0.5 @ 450-680nm，Ravg <0.5%@700-1000nm，Ravg <0.5%@1300-1600nm

    标准波长：450-680nm，700-1000nm，1300-1600nm。

    Size(mm) Part NO.
    5.0x5.0x5.0 NPB1201
    10.0x10.0x10.0 NPB1202
    12.7x12.7x12.7 NPB1203
    20.0x20.0x20.0 NPB1204
    25.4x25.4x25.4 NPB1205
    30.0x30.0x30.0 NPB1206
    40.0x40.0x40.0 NPB1207
    50.8x50.8x50.8 NPB1208

    注意：可根据要求提供其他尺寸，分流比和涂层。



    订购信息：

    零件编号-波长

    例如NPB1202-450〜680 nm

    偏振分束器立方体10x10x10 mm，1500-1610 nm宽带涂层
