BaB 2 O 4的高温相是一种优异的双折射晶体; 它的特点是双折射系数大,从189nm到3500nm的透射窗口宽,由于其独特的UV透明性和良好的机械性能,特别适合制造高功率UV偏振器。

       a -BBO晶体的物理,化学,热和光学性质类似于b -BBO的晶体,具有瞬时高的光学均匀性(小于1x10-6 / cm),在UV至IR范围内的吸收极低(<0.5) 从300-2300nm的百分比),低吸湿敏感性,高损伤阈值。

能力:

1) 直径:最大40〜50mm


2) 长度:最大25〜35mm
3) 表面质量:优于MIL / 10-13830A的20/10刮擦/开挖
4) 光束偏差:<3弧分
5) 光轴方向:+/- 0.5°
6) 平坦度:<l / 4 @ 633nm
7) 透射波前畸变:<l / 2 @ 633nm
8) 涂层:根据客户要求



物理和光学性质:

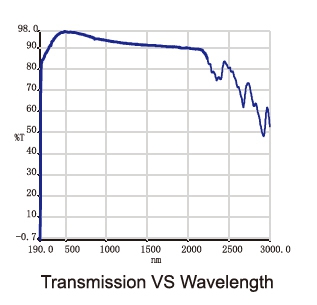

透明范围 189~3500nm
密度 3.85g/cm
热光系数 dno/dT= - 9.3x10  /°C
dne/dT= - 16.6x10  /°C
光学均质 Δn ≈ 10-6   /cm
莫氏硬度 4.5 glass like
损坏阈值 1GW/cm at 1064nm
200MW/cm  at 532nm
热膨胀系数 αa=4x10-6   /K
(25°C~900°C) αc=36x10-6  /K
线性吸收系数 a<0.005cm-1  from  300nm to 2300nm
折光指数 ne=1.53797, no=1.65790,Δn= - 0.11993, ρ= - 4.9532°,at 1064nm
双折射(Δn= ne-no) ne=1.55345, no=1.67755,Δn= - 0.12411, ρ= - 5.0407°,at 532nm
和45°C(ρ)时的偏离角 ne=1.61145, no=1.76171,Δn= - 0.15026, ρ= - 5.6926°,at 266nm
Sellmeier方程(λinμm) no= 2.7471+0.01878/(λ2 -0.01822)-0.01354λ2
ne = 2.37153+0.01224/(λ2 -0.01667)-0.01516λ2





* 姓名:
* Email:
* 公司:
* 手机:

Copyright © 2016 福建福特科光电股份有限公司 版权的有 All Rights Reserved 闽ICP备05011100号

技术支持:BAINANET
