普通的光束分离器用于分离或组合激光束。 但是,偏振光束分离器用于分离或合并两个垂直偏振激光束。 分束器的性能主要取决于镀膜规格。

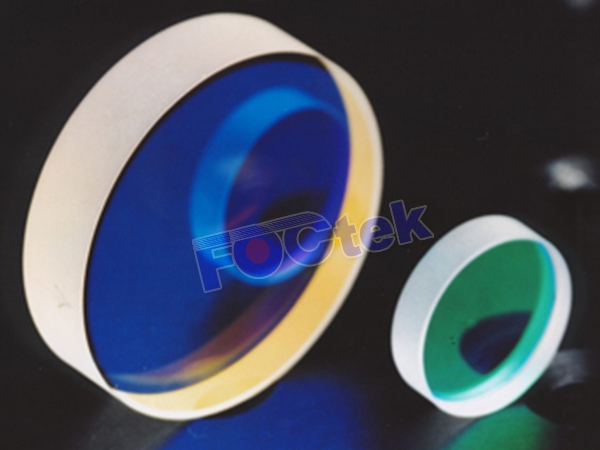

分光板

规范:

材质:--- N-BK7或H-K9L A级光学玻璃

尺寸公差:------±0.2mm

厚度公差:--------±0.2mm

平坦度:-λ/ 4 @ 632.8 nm

表面质量:----- 60/40刮痕

平行度:------------- <1弧分

T / R:------------- 50/50±5%,用于随机极化

----------------------------------- T =(Ts + Tp)/ 2,R =(Rs + Rp)/ 2


涂层:(入射角:45度)

Surface1:----------------------部分反射涂层

Surface2:----------------------抗反射涂层



标准镀膜波长:

窄带:--------- 488、532、632.8、650、808、850、980、1064、1310、1550 nm

宽带:-------------450-650, 650-900, 900-1200, 1200-1550, 1500-1610 nm

标准尺寸:

Size(mm)
Narrow Band
Broadband
Part No.
Part No.
10x10x2
BSP1103
BSP1203
12.7x12.7x2
BSP1104
BSP1204
25.4x25.4x2
BSP1105
BSP1205
ф25.4x2
BSP1106
BSP1206

订购信息:

零件号-波长

例如BSP1203-1500-1610,

分束器10X10mm,1500-1610 nm宽带涂层。



分光板注意事项:

1.可定制任何尺寸的非标准分束板(从2.0x2.0x2.0mm到50.0x50.0x50.0mm)或形状(例如方形,三角形)可根据要求提供。

2.除N-BK7外,还使用其他光学材料(如熔融)制成的定制分束板可根据要求提供Pyrex二氧化硅。

3.高精度分束板,具有更好的平坦度(<l / 8),更好的表面质量(优于20/10)可根据要求提供更好的并行度(<3”)。

4.除50/50外,还可应要求提供非标准分流比(从T / R = 90/10到10/90)。
